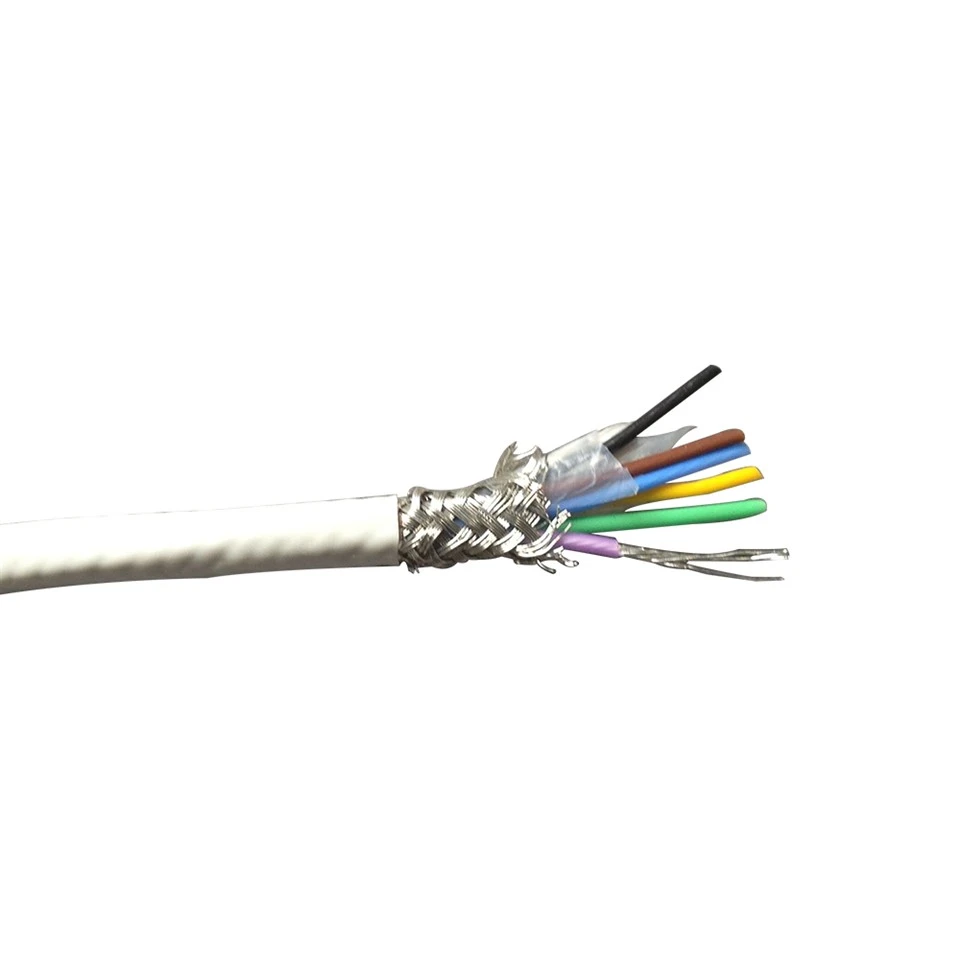

Fiberglass Thermocouple Cable
2

فائبر گلاس تھرموکوپل کیبل

تفصیلات:
کنڈکٹر مواد: RTD/PT100 ٹائپ کریں۔
موصلیت کا طویل مدتی درجہ حرارت:0 ڈگری -400 ڈگری
کنڈکٹر کام کرنے کا درجہ حرارت:
موصلیت کا مواد: فائبر گلاس
موصلیت کی موٹائی:0.2 ملی میٹر-6 ملی میٹر
میان مواد: SS304
وولٹیج: 100V-600V
رنگ: IEC، ANSI، JIS، DIN، یا کسٹم میڈ

انکوائری بھیجنے

مصنوعات کا تعارف

آئٹم نمبر

ساخت

کنڈکٹر دیا

(ملی میٹر)

طول و عرض (ملی میٹر)

درستگی

وزن (کلوگرام/100میٹر)

پی ٹی-بی ایل-بی ایل-ایس ایس٪ 7b٪ 7b3٪ 7d٪ 7d.22R

کثیر

0.2/7

3.6(±0.2)

کلاس 1

2.6

تھرموکوپل قسم اور اشاریہ

تھرموکوپل ورائٹی اور انڈیکس
ورائٹی	قسم	پیمائش کی حد (ڈگری)
NiCr-NiSi	K	-200-1300
NiCr-CuNi	E	-200-900
Fe-CuNi	J	-40-750
Cu-Cuni	T	-200-350
NiCrSi-NiSi	N	-200-1300
NiCr-AuFe٪7b٪7b1٪7d٪7d.07	NiCr-AuFe٪7b٪7b1٪7d٪7d.07	-270-0

تھرموکوپل وائر کے لیے کلر کوڈ اور ابتدائی انشانکن رواداری:

تھرموکوپل کی قسم		ANSI کلر کوڈ		ابتدائی انشانکن رواداری
تار مرکب	انشانکن	+/- موصل	جیکٹ	درجہ حرارت کی حد	معیاری حدود	خاص حدود
آئرن (+) بمقابلہ Constantan (-)	J	سفید/سرخ	براؤن	0 ڈگری سے +285 ڈگری 285 ڈگری سے +750 ڈگری	±2.2 ڈگری ± .75%	±1.1 ڈگری ± .4%
CHROMEL(+) بمقابلہ ALUMEL(-)	K	پیلا/سرخ	براؤن	-200 ڈگری سے -110 ڈگری {{0}} ڈگری سے 0 ڈگری 0 ڈگری سے +285 ڈگری 285 ڈگری سے +1250 ڈگری	± 2% ±2.2 ڈگری ±2.2 ڈگری ± .75%	±1.1 ڈگری ± .4%
کاپر (+) بمقابلہ Constantan (-)	T	نیلا/سرخ	براؤن	-200 ڈگری سے -65 ڈگری -65 ڈگری سے +130 ڈگری 130 ڈگری سے +350 ڈگری	± 1.5% ±1 ڈگری ± .75%	± .8% ±.5 ڈگری ± .4%
CHROMEL(+) بمقابلہ Constantan (-)	E	جامنی/سرخ	براؤن	-200 ڈگری سے -170 ڈگری -170 ڈگری سے +250 ڈگری 250 ڈگری سے +340 ڈگری 340 ڈگری +900 ڈگری	± 1% ±1.7 ڈگری ±1.7 ڈگری ± .5%	±1 ڈگری ±1 ڈگری ± .4% ± .4%

ایکسٹینشن وائر کے لیے کلر کوڈ اور ابتدائی انشانکن رواداری:

توسیع کی قسم		ANSI کلر کوڈ		ابتدائی انشانکن رواداری
تار مرکب	انشانکن	+/- موصل	جیکٹ	درجہ حرارت کی حد	معیاری حدود	خاص حدود
آئرن (+) بمقابلہ کانسٹینٹان(-)	جے ایکس	سفید/سرخ	سیاہ	0 ڈگری سے +200 ڈگری	±2.2 ڈگری	±1.1 ڈگری
CHROMEL (+) بمقابلہ ALUMEL (-)	KX	پیلا/سرخ	پیلا	0 ڈگری سے +200 ڈگری	±2.2 ڈگری	±1.1 ڈگری
کاپر(+) بمقابلہ کانسٹینٹان(-)	TX	نیلا/سرخ	نیلا	-60 ڈگری سے +100 ڈگری	±1.1 ڈگری	±.5 ڈگری
CHROMEL(+) بمقابلہ Constantan(-)	سابق	جامنی/سرخ	جامنی	0 ڈگری سے +200 ڈگری	±1.7 ڈگری	±1.1 ڈگری

PVC-PVC طبعی خصوصیات:

خصوصیات	موصلیت	جیکٹ
گھرشن مزاحمت	اچھی	اچھی
مزاحمت کے ذریعے کاٹیں۔	اچھی	اچھی
نمی مزاحمت	بہترین	بہترین
سولڈر آئرن مزاحمت	غریب	غریب
سروس کا درجہ حرارت	105ºC مسلسل 150ºC سنگل	105ºC مسلسل 150ºC سنگل
شعلہ ٹیسٹ	خود بجھانے والا	خود بجھانے والا
